詳情介紹

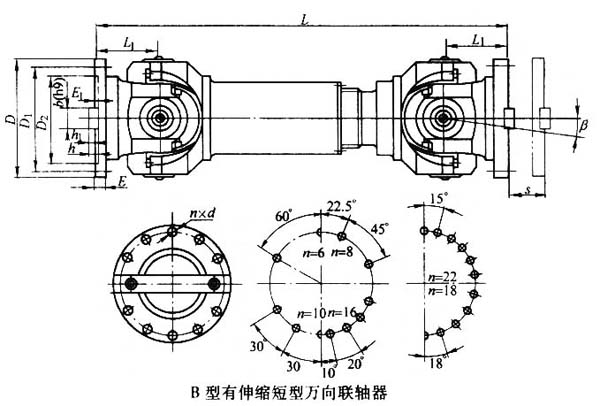

SWP-B型有伸縮短型萬向聯軸器

發布于：2014/8/27 隸屬于：十字軸式萬向聯軸器

SWP-B型有伸縮短型萬向聯軸器特點及應用場合：軸承是易損件．為便于更換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。

A型--有伸縮長型；

B型--有伸縮短型；

C型--無伸縮短型；

D型--無伸縮長型；

E型--有伸縮雙法蘭長型；

F型--大伸縮長型；

ZG型--正裝貫通型

FG型--反裝貫通型

B型十字軸萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005) mm

型號	回轉直徑 D	公稱轉矩 Tn kN.m	疲勞轉矩 Tf kN.m	軸線折角 β	伸縮量 S	尺寸		傳動慣量 kg.m²	重量 kg
型號	回轉直徑 D	公稱轉矩 Tn kN.m	疲勞轉矩 Tf kN.m	軸線折角 β	伸縮量 S	L	L1	傳動慣量 kg.m²	重量 kg
SWP160B	160	16	8	≤10	50	585	85	0.14	44
SWP180B	180	20	10	≤10	60	640	95	0.23	56
SWP200B	200	31.5	16	≤10	70	730	110	0.36	75
SWP225B	225	40	20	≤10	76	830	130	0.61	108
SWP250B	250	63	31.5	≤10	80	860	135	0.98	138
SWP285B	285	90	45	≤10	100	1000	150	2.12	229
SWP315B	315	140	63	≤10	110	1120	170	3.80	309
SWP350B	350	180	90	≤10	120	1230	185	5.60	408
SWP390B	390	250	112	≤10	120	1310	205	10.50	539
SWP435B	435	355	160	≤10	150	1555	235	22.39	903
SWP480B	480	450	224	≤10	170	1740	265	38.21	1243
SWP550B	550	710	315	≤10	190	1905	290	61.00	1643
SWP600B	600	1000	500	≤10	210	2600	360	99.13	2335
SWP640B	640	1250	630	≤10	230	2780	385	170.21	27
