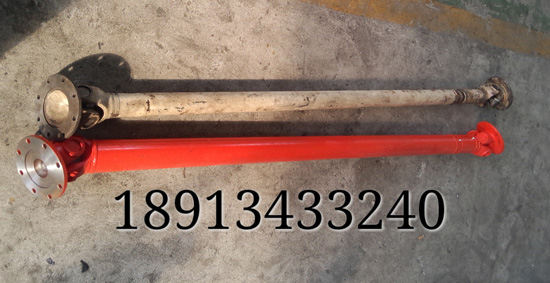

定做SWP十字軸式萬向聯軸器 萬向聯軸器使用說明

鎮江海誠機械專業生產萬向聯軸器、十字軸式萬向聯軸器、WSD/WS萬向聯軸器，訂購電話：18913433240

SWP型萬向聯軸器選用說明 （1）SWP型萬向聯軸器是由兩個單萬向聯軸器和一根中間軸組成的雙萬向聯軸器，要使主動軸、從動軸角速度相等，即w1=w2,必須滿足一下3個條件：1）中間軸與主動軸、從動軸間的折角相等，即β1=β2；2）中間軸兩端的叉頭在同一平面內；3）中間軸與主動軸、從動軸三軸線在同一平面內。 （2）萬向聯軸器的布置分為平面系統和空間系統。1）平面系布置：中間軸與主動軸、從動軸的三軸線在同一平面內的系統稱為平面系統。按其軸線組成的形狀分為Z型和W型。平面系Z型和W型的布置若滿足（1）條1）項和（1）條2）項條件，則為等角速度傳動，否則為不等角速度傳動。平面系不等角速度傳動和主動軸與從動軸的角速度位移差計算的基本見公式：δ=arctan(β12/4sin2δ1-β22/4sin2δ1)式中δ1-主動軸的角位移量，（°）；   β1-中間軸軸線與主動軸軸線的折角，rad;   β2-中間軸軸線與從動軸軸線的折角，rad。2）空間系布置：中間軸與主、從動軸的三軸線不在同一平面內(即不能滿足（1）條3）項)的系統，稱為空間系統。萬向聯軸器布置型式是根據機構的傳動特點而選定的。其折角（β）的大小，既要考慮傳動能力的影響，又要使其主、從動軸產生的角位移差（δ）越小越好。因此，萬向聯軸器布置型式的調整，以不影響其原來各軸線的比例關系為原則。
